Extraction d'un schéma d'unPCB clonéImplique une ingénierie inverse, où vous analysez la carte physique pour recréer son diagramme de circuit. Ce processus nécessite une observation minutieuse, une identification des composants et des connexions de traçage. Voici un guide étape par étape:

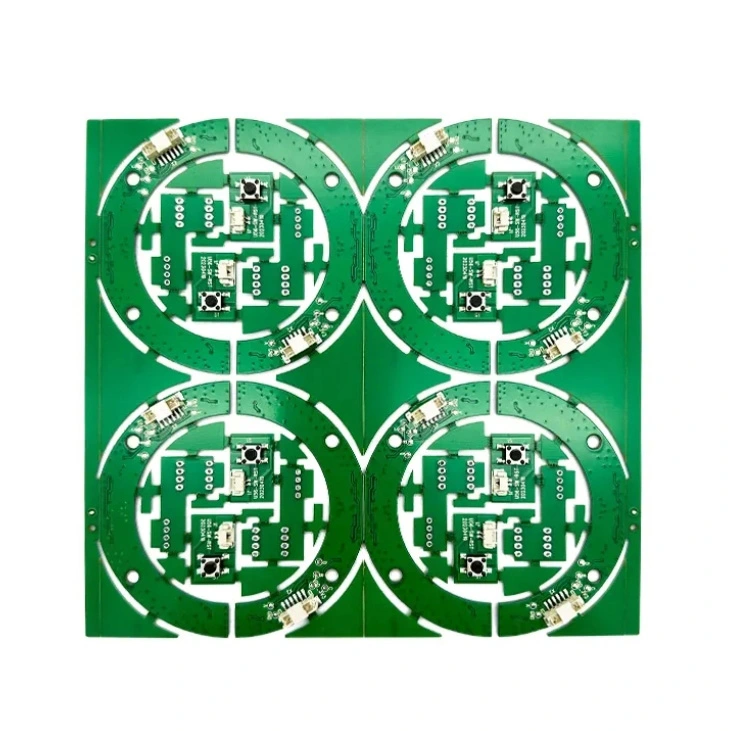

1. Inspecter et documenter lePCB
- Prenez des photos haute résolution: capturez les deux côtés du PCB pour référence.
- Remarque Calques de PCB: Vérifiez s'il s'agit d'une carte unique, double couche ou multicouche.
- Identifier les composants clés: trouver des circuits intégrés, des résistances, des condensateurs, des diodes, des connecteurs, etc.
- Vérifiez les étiquettes et marques: certains composants ont des concepteurs de référence imprimés sur le PCB.
2. DESOLDER ET Identifier les composants
- Composants du dessemnères (si nécessaire): Utilisez une station de retravaille aérienne chaude pour le retrait sûr.
- Lire les numéros de pièce IC: recherchez des fiches techniques pour comprendre les configurations de broches.
- Mesurer les résistances et les condensateurs: utilisez un mètre multimètre ou LCR pour déterminer les valeurs.
- Étiquetez chaque composant: attribuez des concepteurs comme R1, C1, U1 pour un suivi plus facile.
3. Tracez les connexions du circuit
- Utilisez un multimètre en mode continuité: vérifiez les chemins électriques entre les composants.
- Suivez les traces de PCB: utilisez une longer ou un microscope pour un traçage détaillé.
- Utilisez un logiciel de conception PCB: importez des images PCB haute résolution dans des outils comme Kicad, Altium ou EasyEda pour un traçage plus facile.
- Vérifiez les connexions cachées: si l'inspection multicouche, des rayons X peut être nécessaire pour tracer les couches intérieures.
4. Reconstruire le schéma
- Utilisez un logiciel de conception PCB: dessinez le schéma en Kicad, Eagle, Altium ou Orcad.
- Organisez logiquement les composants: puissance du groupe, signal et sections de terre correctement.
- Vérifiez les connexions: Comparez avec les fiches techniques et les attentes fonctionnelles.
5. Simuler et vérifier le circuit
- Utiliser un logiciel de simulation: des outils comme LTSpice, Proteus ou MultiSim peuvent aider à vérifier le comportement du circuit.
- Comparez avec le PCB d'origine: Testez les fonctionnalités avec débogage de mise sous tension si possible.
Outils requis:
✔ Montage multimètre / LCR
✔ oscilloscope (pour les tests de signal)
Station de retravaille aérienne chaude (pour le désoloir)
✔ Microscope / Magrand
✔ Logiciel de conception PCB (Kicad, Eagle, Altium)
✔ Scanner à rayons X (pour les cartes multicouches)
Réflexions finales
Extraire un schéma d'un PCB cloné est un processus long mais réalisable s'il est fait avec soin. Il est crucial de respecter les lois sur la propriété intellectuelle si le PCB appartient à une conception propriétaire. Souhaitez-vous des conseils sur un type spécifique de PCB ou des recommandations d'outils?
