Comment les composants de résistance affectent-ils les performances du PCB ?

Abstrait

Les résistances semblent simples, maisComposants de résistancesont souvent la raison cachée pour laquelle un produit reste froid et stable, ou dérive, surchauffe et tombe en panne sur le terrain. Les acheteurs et les ingénieurs n’ont généralement pas de difficultés avec « ce qu’est une résistance » ; ils ont du mal à choisir ledroiterésistance pour les conditions réelles : variations de température, surtensions, espaces restreints, assemblage automatisé et fiabilité à long terme. Cet article détaille les règles de sélection pratiques, les modèles de défaillance courants et une liste de contrôle de spécifications claire que vous pouvez utiliser lors de l'achat ou de l'intégration.Composants de résistancedans les PCB. Vous trouverez également un tableau de paramètres, des listes orientées décision et une FAQ pour répondre aux questions qui ralentissent le sourcing et les revues de conception.

Table des matières

• Contour
• Où les clients se retrouvent bloqués avec les composants de résistance
• Ce que les « composants de résistance » incluent réellement
• Une liste de contrôle de sélection pratique
• CMS ou traversant : quand chacun gagne
• Modes de fiabilité, de déclassement et de défaillance
• Considérations sur l'assemblage de PCB qui empêchent les retouches
• Contrôle qualité et inspection à la réception
• Pièges courants et comment les éviter
• FAQ
• Conclusion et prochaines étapes

Contour

• Identifiez les véritables problèmes derrière la sélection des résistances et les retards d'achat
• Expliquer les principales catégories à l'intérieur des « Composants de résistance »
• Fournir une liste de contrôle axée sur les spécifications et un tableau de comparaison des paramètres
• Montrer l'impact des choix d'emballage et d'assemblage sur la fiabilité
• Offrir des conseils d’inspection et de qualité pour réduire les échecs sur le terrain
• Répondez aux questions courantes des acheteurs et des ingénieurs dans une FAQ ciblée

Où les clients se retrouvent bloqués avec les composants de résistance

La plupart des problèmes d'approvisionnement surviennent parce que la description de la résistance est incomplète. Un élément de campagne indiquant « 10 000 1 % 0603 » n'est souvent pas suffisant pour protéger les performances, le calendrier ou les risques liés à la garantie. Voici les problèmes que nous constatons encore et encore lorsque les équipes achètentComposants de résistancepour la fabrication :

• Surchauffe dans les conceptions compactes: la puissance nominale est choisie sans tenir compte de la température ambiante, de la surface en cuivre et du débit d'air.
• Dérive au fil du temps: la valeur de la résistance change sous l'effet de la chaleur, de l'humidité ou de cycles de service longs, en particulier dans les boucles de détection et de rétroaction de précision.
• Pannes inattendues lors de surtensions: les événements de courant d'appel, d'ESD ou de vidage de charge fissurent ou brûlent des résistances qui semblent « bien sur le papier ».
• Défauts d'assemblage: des tombstones, un mauvais mouillage ou des microfissures apparaissent après refusion, dépannage ou contrainte mécanique.
• Inadéquation de la deuxième source: les pièces « équivalentes » diffèrent par leur coefficient de température, leur gestion des impulsions ou leur construction, provoquant de subtils changements de performances.

Le correctif est simple dans son concept : spécifiezComposants de résistancepar fonction et environnement, pas seulement par ohms et emballage.

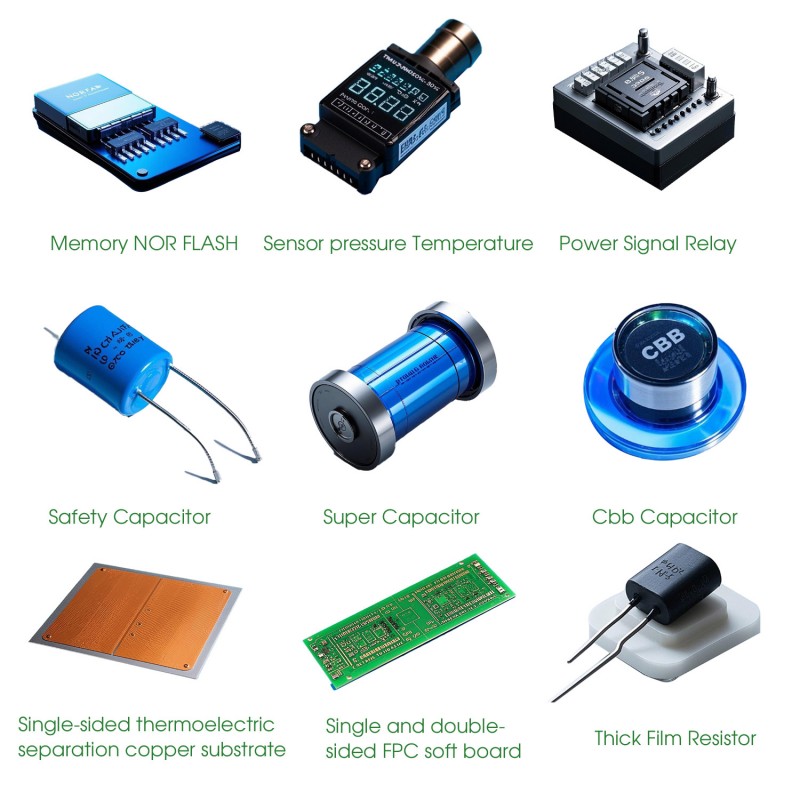

Ce que les « composants de résistance » incluent réellement

Le termeComposants de résistancecouvre généralement plus que les résistances à puce fixes standard. Comprendre la catégorie vous aide à éviter de remplacer une pièce spécialisée par un substitut générique.

• Résistances fixes: film épais, film mince, film métallique, film carbone, bobiné.
• Résistances de détection de courant (shunts): options à faible ohm, haute puissance, souvent à quatre bornes (Kelvin) pour une mesure précise.
• Réseaux/tableaux de résistances: plusieurs résistances appariées dans un seul boîtier pour un gain de place et un suivi.
• Résistances de puissance: pièces de puissance plus élevée conçues pour la dissipation thermique et la tolérance aux surtensions.
• Résistances fusibles: résistances conçues pour échouer en toute sécurité (ouvertes) en cas de surcharge, utilisées pour la protection.
• Résistances haute tension: géométrie et isolation optimisées pour gérer les hautes tensions de travail.
• Résistances variables: trimmers/potentiomètres pour l'étalonnage et le réglage (moins courant dans les conceptions entièrement automatisées).

Si votre circuit repose sur la précision des mesures, un gain stable ou une prévisibilité thermique, le « type » de résistance compte autant que la valeur.

Une liste de contrôle de sélection pratique

Utilisez cette liste de contrôle lorsque vous spécifiezComposants de résistancepour l'approvisionnement, ou lors de la révision d'une nomenclature avant la production en série :

• Fonction: S'agit-il d'une polarisation, d'un pull-up/down, d'un feedback, d'un amortissement, d'une détection, d'une terminaison ou d'une protection ?
• Valeur de résistance et tolérance: Quelle variation le circuit peut-il accepter ?
• Coefficient de température (TCR): La résistance changera-t-elle avec la précision ou la stabilité de la rupture de température ?
• Environnement électrique et thermique: Puissance continue, puissance crête, température ambiante, zone de cuivre, chaleur du boîtier.
• Exigences d'impulsion/surtension: Courant d'appel, ESD, transitoire de foudre, démarrage moteur, coup de pied inductif.
• Tension nominale: La tension de fonctionnement peut être un facteur limitant même lorsque l'alimentation semble sûre.
• Méthode d'emballage et d'assemblage: Taille CMS, profil de refusion, contraintes mécaniques, procédé de nettoyage.
• Objectif de fiabilité: Demandes grand public, industrielles et automobiles (durée de vie, cycles, humidité).
• Régime de deuxième source: Faites correspondre la construction et les notes clés, pas seulement la valeur et le package.

Si vous souhaitez un moyen rapide de communiquer les exigences entre les équipes, le tableau ci-dessous transforme la liste de contrôle en une fiche technique conviviale pour l'acheteur.

CMS ou traversant : quand chacun gagne

Choisir le « mauvais » format est une raison classique pour retravailler. Voici une comparaison pratique :

• Résistances CMS: idéal pour l'assemblage automatisé de gros volumes, les configurations compactes, les chemins électriques plus courts et le placement cohérent.
• Résistances traversantes: idéal pour une dissipation de puissance plus élevée, une robustesse mécanique, le prototypage et les applications où les retouches sont fréquentes.

Une erreur courante consiste à forcer de minuscules boîtiers CMS dans des zones chaudes. Si une résistance chauffe, envisagez de passer du 0603 au 0805/1206 (ou d'utiliser plusieurs résistances en parallèle/série) pour réduire le stress thermique. Lorsque vous augmentez la taille du boîtier, vous gagnez généralement en marge thermique et en résistance mécanique, souvent pour une légère augmentation de coût, moins chère que les pannes sur le terrain.

Modes de fiabilité, de déclassement et de défaillance

Problèmes de fiabilité avecComposants de résistances'annoncent rarement immédiatement. Ils se manifestent par une dérive, un comportement intermittent ou des défaillances après l'expédition. Concentrez-vous sur ces principes :

• Réduire la puissance: évitez de courir à la limite. Une résistance à 70-80 % de sa valeur nominale dans une enceinte chaude peut vieillir rapidement.
• Gérer les chemins de chaleur: la surface en cuivre, les vias thermiques et l'espacement des sources de chaleur comptent autant que la « puissance ».
• Respecter les événements de pouls: une courte surtension peut fissurer les couches du film même si la puissance moyenne est faible.
• Contrôler les contraintes mécaniques: la flexion des planches lors du montage, du montage par vis et du dépannage peut créer des microfissures.

Modes de défaillance courants que vous pouvez concevoir :

• Dommages thermiques: décoloration, dérive de résistance, éventuel circuit ouvert.
• Fissuration: souvent causé par une flexion de la carte ou des joints de soudure inégaux ; peut devenir intermittent avec les vibrations.
• Effets de l'humidité: changement de valeur sous humidité, notamment dans les constructions moins stables et les surfaces contaminées.
• Panne de surtension: suivi de surface ou arc dans les applications haute tension.

Considérations sur l'assemblage de PCB qui empêchent les retouches

Même parfaitComposants de résistancepeut échouer si les conditions d’assemblage sont ignorées. Si votre problème est « nous continuons à résoudre les mêmes problèmes de conseil d’administration », donnez la priorité à ceux-ci :

• Exactitude de l'empreinte: la géométrie des pastilles influence le volume de soudure, l'équilibre du mouillage et le risque de chute.
• Compatibilité des profils de redistribution: des taux de rampe excessifs et des chocs thermiques peuvent mettre à rude épreuve les résistances à puce.
• Orientation du placement: dans certaines conceptions, l'orientation cohérente des résistances peut améliorer l'inspection et réduire le temps de reprise.
• Contrôle de la flexion de la planche: utiliser des méthodes de dépannage et des dispositifs qui minimisent la flexion à proximité des petits passifs.
• Nettoyage et résidus: les résidus de flux peuvent contribuer aux chemins de fuite dans les circuits à haute impédance ou haute tension.

Si vous externalisez l'assemblage, partagez l'intention fonctionnelle, pas seulement la nomenclature.Shenzhen Salutation Electronics Co., Ltd.(et tout partenaire de construction qualifié que vous choisissez) peut garantir un résultat plus fiable lorsque l'atelier d'assemblage sait quelles résistances sont critiques en termes de précision, critiques en cas de surtension ou soumises à des contraintes thermiques, car ces positions méritent un examen plus approfondi lors du placement, de la refusion et de l'inspection.

Contrôle qualité et inspection à la réception

Un plan d'inspection léger peut éviter des pannes coûteuses ultérieurement, en particulier lorsque vous changez de fournisseur, faites face à des pénuries sur le marché ou exécutez un nouveau lot de production.

• Vérifier le marquage/l'emballage: confirmer la valeur, la tolérance, la taille, le code de lot et les étiquettes de gestion de l'humidité pour les pièces sensibles.
• Mesure d'échantillon: vérifier la résistance à température ambiante ; pour les circuits critiques, pensez à vérifier à deux températures pour révéler un risque de dérive.
• Inspection visuelle : recherchez les éclats, les fissures ou les terminaisons endommagées dans les bobines et coupez le ruban.
• Contrôle ponctuel de la soudabilité: surtout si les pièces sont anciennes ou ont des conditions de stockage incertaines.
• FAI (inspection premier article): sur les nouvelles constructions, inspectez les résistances de zone chaude pour la décoloration et la qualité des joints après les tests thermiques.

L’objectif n’est pas de ralentir la production, mais de détecter les incohérences au plus tôt, au moment où il est moins coûteux de les corriger.

Pièges courants et comment les éviter

• Piège : spécifier uniquement « valeur + package »
  Correctif : inclure la tolérance, le TCR, la puissance (avec intention de déclassement) et les besoins en impulsions.
• Piège : ignorer la tension nominale
  Correction : vérifiez la tension de fonctionnement pour le boîtier choisi, en particulier dans les réseaux diviseurs et les conceptions adjacentes au secteur.
• Piège : échanger un film épais et un film mince avec désinvolture
  Correctif : alignez la technologie sur votre objectif de performance ; Les capteurs analogiques et de précision bénéficient souvent de constructions plus stables.
• Piège : des résistances chaudes placées à côté des sources de chaleur
  Correction : déplacez-les, augmentez le cuivre, mettez à l'échelle le package ou divisez l'alimentation entre plusieurs parties.
• Piège : le board flex fait craquer les petits passifs
  Correction : ajustez la panélisation, ajoutez des zones interdites et contrôlez le stress de dépannage à proximité des régions passives denses.

FAQ

Quelle technologie de résistance choisir pour l’électronique générale ?

Pour de nombreuses tâches numériques et de polarisation quotidiennes, les résistances pavés standard fonctionnent bien. Lorsque la stabilité, une faible dérive ou la précision des mesures sont importantes, choisissez des constructions plus stables et spécifiez des tolérances et un TCR plus stricts. Pour les situations d'impulsions ou de surtensions élevées, sélectionnez des pièces à impulsions plutôt que de vous fier aux puissances nominales en régime permanent.

Pourquoi ma résistance réussit-elle les tests au banc mais échoue-t-elle sur le terrain ?

Les défaillances sur le terrain proviennent souvent de cycles de température, d'exposition à l'humidité, de contraintes mécaniques ou d'événements de surtension qui n'ont pas été entièrement représentés lors de courts tests au banc. Portez une attention particulière au déclassement, à la chaleur du boîtier et aux événements transitoires. Examinez également les sources de contraintes de l'assemblage telles que le dépannage et le montage par vis.

Est-il prudent de réduire la taille de 0805 à 0603 pour économiser de l'espace ?

Cela peut être sûr si l’environnement thermique et les contraintes électriques sont bien contrôlés. Mais la réduction des dimensions réduit la marge de dissipation thermique et peut augmenter la susceptibilité à la fissuration dans les configurations à fortes contraintes. Si la résistance se trouve dans une zone chaude, transporte un courant important ou subit des surtensions, la réduction des effectifs est souvent une fausse économie.

Combien de fois « Composants de résistance » doivent-ils apparaître dans une description de nomenclature ?

Il s’agit moins de répétition que d’exhaustivité. Un bon élément de campagne comprend la résistance, la tolérance, le TCR, le boîtier, la puissance, la tension (le cas échéant) et toute surtension/impulsion ou exigence de construction particulière. C’est ce qui évite la confusion en matière d’approvisionnement et les substitutions de fournisseurs qui modifient les performances.

Ai-je besoin de résistances spéciales pour la détection de courant ?

Oui, la détection de courant bénéficie souvent de résistances de faible ohm conçues pour la gestion de la puissance et la précision des mesures. Les options à quatre bornes (Kelvin) peuvent améliorer la précision en réduisant l'effet de la soudure et de la résistance aux traces.

Conclusion et prochaines étapes

Si vous voulez moins de surprises en production, traitezComposants de résistanceen tant que parties de performance, et non en tant qu'espaces réservés génériques. Spécifiez la fonction, l'environnement et le profil de contrainte (chaleur, impulsions, tension et charge mécanique). Alignez ensuite la technologie, le package et les évaluations sur cette réalité. Cette approche réduit les cycles de refonte, évite les substitutions « équivalentes » qui ne sont pas vraiment équivalentes et améliore la stabilité à long terme des produits sur lesquels comptent vos clients.
