Pourquoi le système de sécurité PCBA est-il le cœur décisif d'un produit de sécurité fiable ?

Résumé de l'article

Un dispositif de sécurité est aussi fiable que le circuit imprimé qu’il contient. Si vous construisez (ou achetez) des caméras, des panneaux de contrôle d'accès, des détecteurs de fumée/CO, des alarmes d'intrusion ou des passerelles intelligentes, leSystème de sécurité PCBAC'est là que sont décidées la fiabilité, la disponibilité et les performances « sans fausses alarmes ». Cet article décrit les problèmes les plus courants des clients (pannes sur le terrain, alimentation instable, signaux bruyants, qualité d'assemblage incohérente et conformité difficile) et montre à quoi ressemble une stratégie PCBA robuste, de la conception aux tests en passant par la production de masse. Vous verrez également une liste de contrôle pratique, un tableau des exigences par type d'application et des réponses aux questions posées par les acheteurs avant de passer une commande.

Table des matières

• Contour
• Ce qui ne va généralement pas dans le matériel de sécurité
• Ce que fait réellement un système de sécurité PCBA
• Des choix de conception qui réduisent les fausses alarmes et les pannes sur le terrain
• Des contrôles de fabrication et de qualité qui comptent
• Tester que les produits de sécurité ne peuvent pas ignorer
• Exigences par application de sécurité
• Liste de contrôle de l'acheteur pour le devis et l'évaluation des fournisseurs
• FAQ
• Réflexions finales et prochaine étape

Contour

1. Pannes courantes et pièges à coûts dans les dispositifs de sécurité
2. Fonctions de base à l'intérieur d'unSystème de sécurité PCBA
3. Tactiques de conception pour la stabilité, le faible bruit et la longue durée de vie
4. Des contrôles de qualité d’assemblage qui réduisent les retours
5. Stratégie de test pour les caméras, les alarmes et les détecteurs
6. Tableau des exigences basées sur les applications
7. Liste de contrôle pratique pour les acheteurs et FAQ

Ce qui ne va généralement pas dans le matériel de sécurité

Dans le secteur de la sécurité, le « problème » est rarement un échec dramatique. La plupart des plaintes des clients proviennent de petits problèmes répétés qui détruisent discrètement la confiance : redémarrages aléatoires, connectivité instable, faux déclencheurs, déclencheurs manqués, vidéo brumeuse la nuit en raison du bruit de l'alimentation, ou appareils qui fonctionnent en laboratoire mais tombent en panne après des mois sur le terrain.

• Fausses alarmes :Des frontaux analogiques bruyants, une mauvaise mise à la terre ou une polarisation instable des capteurs peuvent déclencher les détecteurs lorsque rien ne se passe.
• Événements manqués :Un conditionnement de signal faible, une réponse lente du MCU sous charge ou des baisses de tension du micrologiciel peuvent faire ignorer les menaces réelles.
• Réinitialisations aléatoires et bugs « fantômes » :Une conception de puissance marginale, un découplage insuffisant ou des événements ESD peuvent redémarrer le système sans laisser de trace claire.
• Durée de vie courte :La chaleur, l'humidité, les vibrations et les contraintes sur les composants peuvent dégrader les joints de soudure ou accélérer le vieillissement des condensateurs.
• Lots incohérents :Si le contrôle de la nomenclature et la discipline des processus sont faibles, deux lots de production « identiques » peuvent se comporter différemment.
• Délais de conformité :Les problèmes CEM/EMI apparaissent souvent tardivement et sont coûteux à résoudre si la configuration et la mise à la terre n'ont pas été planifiées à l'avance.

La meilleure façon de prévenir ces problèmes est de traiter leSystème de sécurité PCBAcomme un projet de fiabilité au niveau du système, et pas seulement comme une carte qui « connecte les pièces entre elles ».

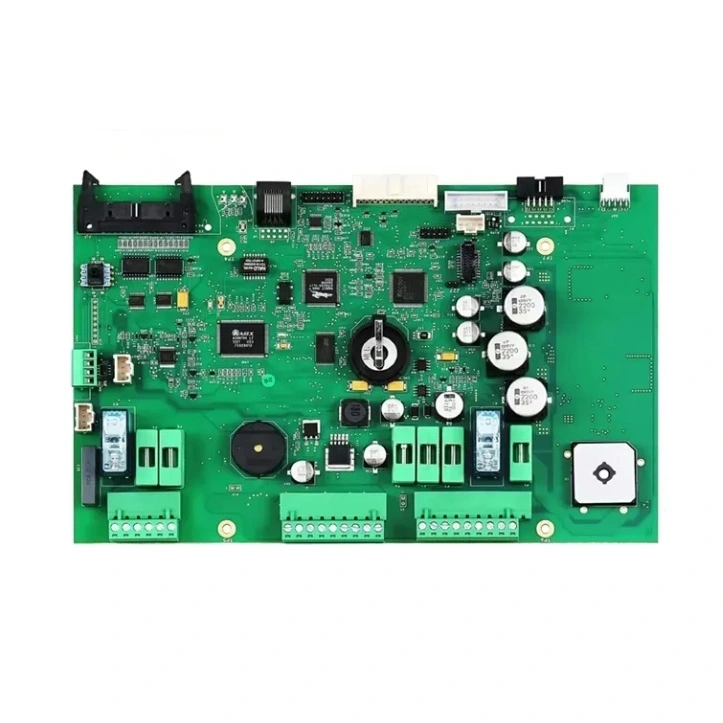

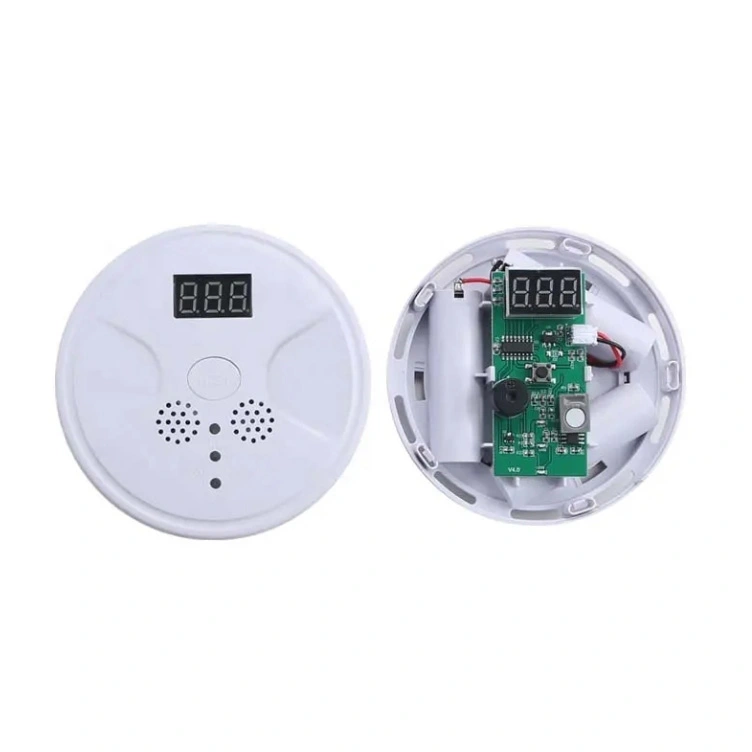

Ce que fait réellement un système de sécurité PCBA

Les dispositifs de sécurité semblent simples de l'extérieur, mais le tableau à l'intérieur effectue simultanément plusieurs tâches à enjeux élevés :

• Conversion de puissance et protection :Accepter de larges plages d'entrée, survivre aux surtensions et fournir des rails propres aux circuits sensibles.
• Acquisition du capteur :Lecture de capteurs PIR, fumée/CO, magnétiques, interrupteurs anti-sabotage, microphones ou caméras avec seuils stables.
• Logique de traitement et de décision :Les MCU/MPU exécutent une logique de détection, une IA de pointe, un chiffrement, une mise en mémoire tampon d'événements et une surveillance de surveillance.
• Connectivité :Les modules Ethernet, Wi-Fi, cellulaires, RS-485, CAN ou LoRa nécessitent des pratiques RF/disposition propres pour éviter les abandons.
• Renforcement de la sécurité :Démarrage sécurisé, stockage chiffré, identifiants matériels ou éléments sécurisés pour réduire le clonage et les accès non autorisés.
• Interfaces humain et système :Les claviers, relais, sirènes, LED, haut-parleurs et E/S externes doivent être robustes contre les utilisations abusives et le bruit.

C'est pourquoi la conception de la carte et la qualité de l'assemblage déterminent souvent si un « appareil riche en fonctionnalités » devient un produit stable ou un cauchemar après-vente.

Des choix de conception qui réduisent les fausses alarmes et les pannes sur le terrain

Un fortSystème de sécurité PCBAcommence par une conception et une disposition électriques disciplinées. Vous trouverez ci-dessous les thèmes de conception qui réduisent systématiquement les échecs et les retours.

• Stratégie de contrôle du bruit et de mise à la terre :Séparez les sections de puissance bruyantes de la détection analogique. Utilisez un plan de chemin de retour clair, maintenez les boucles di/dt élevées serrées et évitez d'acheminer les traces sensibles à travers les zones de commutation.
• Intégrité de l’alimentation qui correspond aux entrées du monde réel :Les installations de sécurité ont rarement une puissance parfaite. Prévoyez les chutes de tension, les longs câbles, la variabilité de l'adaptateur et les surtensions. Ajoutez de la marge dans les régulateurs et la conception thermique.
• Protection ESD et surtension à chaque point de contact externe :Les claviers, les ports, les connecteurs d'antenne et le câblage des capteurs sont des aimants ESD. Une sélection et un placement appropriés des téléviseurs coûtent moins cher que de rechercher des réinitialisations aléatoires plus tard.
• Stratégie de surveillance et de baisse de tension :Un bon appareil tombe en panne « de manière prévisible ». La détection des baisses de tension, la supervision de la réinitialisation et un mode de récupération de démarrage défini réduisent les plaintes « il vient de mourir ».
• Déclassement des composants pour une longue durée de vie :Utilisez la marge de tension, d’ondulation et de température. De petites économies sur les condensateurs et les inductances peuvent se transformer en coûts de garantie énormes.
• Conception pour le test dès le premier jour :Ajoutez des tampons de test, des en-têtes de programmation et des points mesurables pour que la production puisse valider chaque unité rapidement et de manière cohérente.

Si vous mettez à niveau un produit existant ou remplacez une carte existante, une refonte disciplinée (ou un clonage de carte bien contrôlé) peut préserver le comportement d'origine tout en améliorant la fabricabilité et la stabilité d'approvisionnement à long terme.

Des contrôles de fabrication et de qualité qui comptent

Même un schéma parfait peut échouer si l’assemblage et le contrôle du processus sont bâclés. Pour les produits de sécurité, l’objectif est une intégrité constante du signal et une fiabilité mécanique dans chaque unité.

• Contrôle de nomenclature traçable :Les composants alternatifs doivent être pré-approuvés, documentés et validés, en particulier pour les capteurs, les régulateurs et les pièces RF.
• Contrôles de processus pour SMT :La conception du pochoir, l'inspection de la pâte, la précision du placement et le profilage par refusion évitent les défauts de soudure intermittents.
• Discipline relative à l'humidité et à la manipulation :Les composants MSL et les capteurs sensibles doivent être stockés et cuits correctement pour éviter les pannes latentes.
• Inspection optique et radiologique :Les appareils à pas fin et BGA nécessitent souvent une inspection plus approfondie que ce qui semble « bien à l’œil ».
• Options de revêtement conforme :Pour les environnements extérieurs ou difficiles, le revêtement peut améliorer considérablement la fiabilité contre l’humidité et la contamination.

Les fournisseurs aimentShenzhen Salutation Electronics Co., Ltd. sont généralement évalués non seulement sur la base des prix, mais également sur la manière dont ils peuvent exécuter des achats contrôlés, un assemblage cohérent et des tests reproductibles pour les versions axées sur la sécurité.

Tester que les produits de sécurité ne peuvent pas ignorer

Le matériel de sécurité est jugé sur la base de ce qui se passe le pire jour, et non sur une démonstration calme. Un fiableSystème de sécurité PCBAle plan de production superpose généralement plusieurs tests :

• Tests en circuit (TIC) :Vérifie rapidement les joints de soudure, la présence des composants et les réseaux critiques.
• Tests fonctionnels :Confirme les lectures des capteurs, les communications, les sorties relais, l'audio et la logique des événements dans des conditions réalistes.
• Programmation et calibrage :Les clés sécurisées, les identifiants d'appareil, l'étalonnage RF ou l'étalonnage du décalage du capteur doivent être automatisés et enregistrés.
• Déverminage ou dépistage du stress :Pour les produits à risque plus élevé, une contrainte de courte durée peut détecter des défaillances en début de vie avant expédition.
• Vérification environnementale :Les cycles de température et les contrôles de base de l’humidité sont particulièrement utiles pour les caméras et détecteurs extérieurs.

Un conseil pratique : exigez des enregistrements de test (même de simples journaux de réussite/échec liés à des numéros de série). Cela transforme « nous l’avons testé » en un système de qualité mesurable.

Exigences par application de sécurité

Liste de contrôle de l'acheteur pour le devis et l'évaluation des fournisseurs

Si vous recherchez unSystème de sécurité PCBA, vous obtiendrez de meilleurs résultats (et moins de surprises) lorsque votre appel d'offres comprend des attentes techniques et qualitatives claires. Voici une liste de contrôle pratique que vous pouvez copier dans votre prochaine demande :

• Fichiers :Gerber, nomenclature, pick-and-place, dessin d'assemblage et toutes notes de processus spéciaux.
• Environnement cible :Intérieur/extérieur, plage de température, exposition à l'humidité, attentes en matière de vibrations.
• Conditions de puissance :Plage d'entrée, longueur de câble, exposition aux surtensions, comportement de la batterie de secours.
• Connectivité :Modules Ethernet/Wi-Fi/cellulaire, types d'antennes, contraintes de boîtier.
• Niveau de qualité :Étapes d'inspection requises (AOI, rayons X), critères de défauts acceptables, besoins en matière de traçabilité.
• Plan d'essai :Exigences ICT/FCT, méthode de programmation, étapes d'étalonnage, journaux de test souhaités.
• Cycle de vie et approvisionnement :Marques préférées, alternatives acceptables, gestion des risques de fin de vie.
• Exigences de sécurité :Éléments sécurisés, processus d’injection de clé, attentes en matière de protection du micrologiciel.

Plus vous êtes précis, plus un fournisseur peut construire un processus stable autour de votre produit, en particulier lorsque vous allez au-delà des prototypes.

FAQ

Q : De quelles informations ai-je besoin pour proposer un devis précis pour un système de sécurité PCBA ?
R : Fournissez au minimum les Gerbers, la nomenclature et le placement. Si vous avez des exigences fonctionnelles (telles que des contraintes de consommation ultra faible ou de CEM), incluez-les dès que possible afin que le plan de construction et de test puisse correspondre à votre cas d'utilisation réel.

Q : Comment puis-je réduire les fausses alarmes causées par le matériel ?
R : Concentrez-vous sur l'intégrité du signal et la stabilité de l'alimentation : polarisation stable du capteur, filtrage approprié, mise à la terre propre et protection du câblage externe. Validez ensuite le comportement avec des simulations de déclenchement réalistes lors des tests fonctionnels.

Q : Est-il possible de reproduire une carte de sécurité existante qui n'est plus disponible ?
R : Souvent oui, mais le succès dépend de la qualité de la documentation et de la disponibilité des composants. Une approche contrôlée comprend une reconstruction minutieuse de la nomenclature, une discipline de mise en page et une vérification du comportement afin que la nouvelle version corresponde aux performances de l'appareil d'origine.

Q : Quels sont les tests les plus importants avant l’expédition ?
R : Une combinaison d'inspection (AOI/rayons X si nécessaire) et de tests fonctionnels qui testent les capteurs, les communications et les sorties. Pour de nombreux produits de sécurité, des tests de résistance de base permettent de détecter les défaillances en début de vie.

Q : Qu'est-ce qui cause les problèmes de « redémarrage aléatoire » sur le terrain ?
R : Les coupables les plus courants sont les coupures de courant, les événements ESD, les régulateurs marginaux, un mauvais découplage ou un micrologiciel qui ne récupère pas proprement. Une bonne stratégie de supervision de réinitialisation et une validation ciblée peuvent éliminer la plupart des cas.

Réflexions finales et prochaine étape

Si la réputation de votre produit de sécurité dépend d’une détection cohérente, d’une connectivité stable et d’une disponibilité à long terme, leSystème de sécurité PCBAmérite le même sérieux que votre logiciel et votre design industriel. Lorsque la carte est conçue pour le contrôle du bruit, la protection et les tests reproductibles, vous expédiez moins de « pannes mystérieuses », réduisez les retours et renforcez la confiance des clients qui dure réellement.
