Comment le clonage de PCB peut-il vous aider à sauver une carte avec des fichiers de conception manquants ?

Abstrait

Lorsqu'un produit électronique critique est toujours en service mais que les données CAO d'origine ont disparu, une seule carte défaillante peut se transformer en plusieurs semaines d'arrêt, des cycles de refonte coûteux ou une ruée vers des substituts peu fiables. Clonage de PCBest une approche structurée de rétro-ingénierie qui recrée les données prêtes à la fabrication d'un circuit imprimé existant afin que vous puissiez le reproduire, le réparer à grande échelle ou conserver une ancienne gamme de produits en vie pendant que vous planifiez un mise à niveau à long terme. Cet article explique dans quels cas le clonage est judicieux, quelles informations vous pouvez raisonnablement récupérer, comment minimiser les risques et à quoi sert le clonage. le flux de travail de clonage responsable se présente depuis la première inspection jusqu'à la validation finale.

Table des matières

• Aperçu en un coup d'oeil
• Quels problèmes le clonage de PCB résout-il
• Ce que signifie réellement le clonage de PCB dans la pratique
• Quand le clonage est l’option la plus intelligente et quand ce n’est pas le cas
• Un flux de travail pratique de clonage de PCB du début à la fin
• Comment protéger la qualité et la fiabilité
• Qu'est-ce qui détermine les coûts et les délais de livraison
• Ce que vous devez préparer avant de demander un devis
• Comment choisir un partenaire de clonage responsable
• FAQ
• Étape suivante

Aperçu en un coup d'oeil

1. Clarifiez votre objectif : remplacement, réparation de stock, extension du cycle de vie ou refonte du pont.
2. Confirmez la propriété et les autorisations.
3. Capturez les données de la carte : dimensions, couches, conseils d'empilement et mappage des composants.
4. Recréez les fichiers de fabrication et les intentions électriques : Gerber, perceuse, netlist, BOM.
5. Prototypez, validez et verrouillez une révision contrôlée.
6. Établissez des contrôles continus : inspection à la réception, tests fonctionnels et traçabilité.

Quels problèmes le clonage de PCB résout-il

La plupart des équipes ne décident pas de cloner un tableau parce que cela semble amusant. Ils le font parce que l’alternative est pire. Voici les situations les plus courantes oùClonage de PCBsupprime les véritables douleurs opérationnelles :

• Aucun fichier sourceparce que le concepteur d'origine est parti, des données ont été perdues ou le produit a été acquis des années plus tard.
• Composants en fin de vievous obliger soit à repenser la conception de toute urgence, soit à vous procurer des stocks à risque sur le marché gris.
• Réparations sur le terrainbesoin de cartes de remplacement stables, et non d'alternatives « compatibles » aléatoires avec un empilement inconnu ou des poids en cuivre.
• Pression de conformiténécessite une fabrication et une documentation cohérentes pour passer les audits ou les contrôles de qualité internes.
• Il est temps de récupérercompte plus qu’une « conception moderne parfaite », en particulier pour les commandes industrielles et les instruments existants.

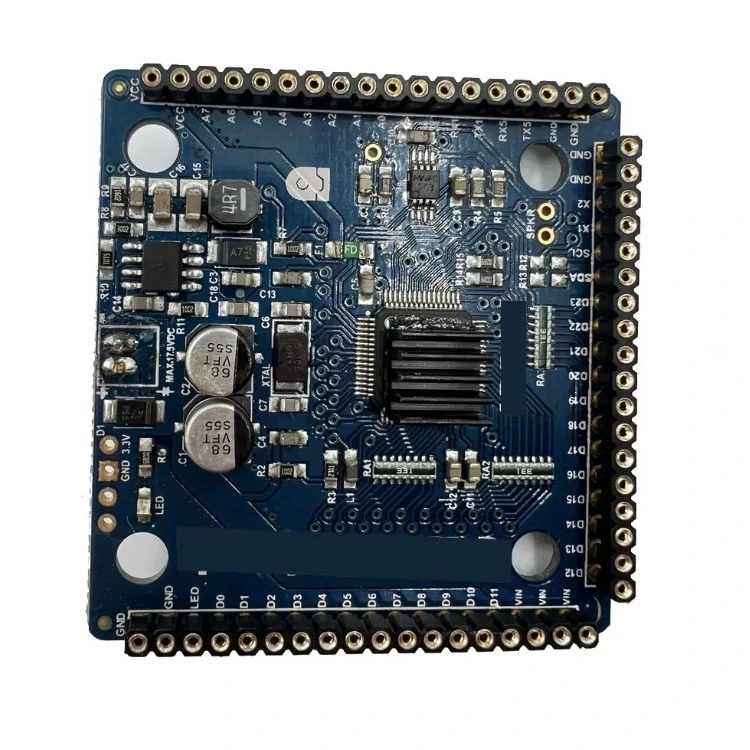

Ce que signifie réellement le clonage de PCB dans la pratique

Les gens utilisent le « clonage » avec désinvolture, mais en termes d’ingénierie, cela comprend généralement trois niveaux de travail :

• Réplication physiquerecréer le contour de la carte, les trous de montage, les connecteurs, le nombre de couches et le comportement d'empilement aussi fidèlement que possible.
• Reconstruction électriquecapturer la connectivité cuivre afin que la carte reproduite corresponde à l'intention originale de la netlist.
• Récupération de composantsidentifier les pièces, les empreintes, les valeurs, les alternatives et les notes d'assemblage afin que la carte puisse être construite de manière cohérente.

Les livrables incluent souvent des résultats prêts à la fabrication tels que des données Gerber ou ODB++, des fichiers de forage, des données de prélèvement et de placement lorsque cela est possible, une nomenclature de matériaux, et une netlist vérifiée. Si votre objectif est la maintenabilité à long terme, de nombreuses équipes demandent également un schéma reconstruit afin que le dépannage futur ne repose pas sur des conjectures.

Quand le clonage est l’option la plus intelligente et quand ce n’est pas le cas

Le clonage est un outil, pas un défaut. Utilisez-le lorsqu’il correspond à votre profil de risque et à votre calendrier.

Un flux de travail pratique de clonage de PCB du début à la fin

Un clone fiable est le résultat d’étapes disciplinées et non d’une seule analyse. Vous trouverez ci-dessous un flux de travail que les équipes d'ingénierie utilisent couramment pour réduire les surprises.

• Étape 1 : Admission et définition des objectifs
  • Confirmez ce que « succès » signifie : remplacement exact, forme-fonction ou équivalent fonctionnel avec des alternatives.
  • Rassemblez le contexte : environnement d'exploitation, mode de défaillance, volume attendu et calendrier.
• Étape 2 : Contrôle non destructif
  • Mesurez le contour, l'emplacement des trous, le codage des connecteurs et les contraintes mécaniques.
  • Identifiez les indicateurs de couche et les caractéristiques de fabrication telles que les traces d'impédance, les types de vias et les coulées de cuivre.
• Étape 3 : Capture des données pour le cuivre et les couches
  • Imagerie haute résolution pour les couches supérieure et inférieure pour cartographier les traces et les désignateurs de référence.
  • Révélation contrôlée des couches lorsque cela est nécessaire pour les panneaux multicouches, réalisée avec soin pour préserver la fidélité.
• Étape 4 : identification des composants et reconstruction de la nomenclature
  • Vérifier les marquages, les emballages et les valeurs ; confirmer les polarités et l'orientation de la broche 1.
  • Définir des alternatives approuvées pour éviter de futures pénuries.
• Étape 5 : Recréer les résultats de fabrication
  • Générez des fichiers de présentation et des données de fabrication, y compris des définitions de masques de perçage et de soudure.
  • Extrayez la connectivité et exécutez des vérifications de cohérence de la netlist sur le cuivre récupéré.
• Étape 6 : Création et validation du prototype
  • Construisez des prototypes selon des paramètres de processus contrôlés.
  • Effectuer des tests électriques tels que la continuité, les contrôles d'impédance le cas échéant et la vérification fonctionnelle dans le système réel.
• Étape 7 : Verrouillage de révision et documentation
  • Gelez une révision auditable avec des journaux de modifications et des enregistrements de test.
  • Créez des résultats conviviaux si vous prévoyez de maintenir le produit pendant des années.

Comment protéger la qualité et la fiabilité

La plus grande crainte des clients est simple : « La carte clonée se comportera-t-elle exactement comme l'originale, et continuera-t-elle à se comporter de cette façon après le déploiement ? » Vous pouvez réduire ce risque en traitant le clonage comme un projet d’ingénierie contrôlé.

• Discipline de cumulnombre de couches répliquées, épaisseur du cuivre, comportement diélectrique et structures à impédance contrôlée le cas échéant.
• Précision du connecteurune inadéquation mécanique est un moyen rapide de tomber en panne, même si le circuit est correct.
• Authenticité des composantsétablissez un approvisionnement traçable et évitez les canaux d’approvisionnement inconnus pour les circuits intégrés critiques.
• Stratégie de testdéfinissez un plan de test au-delà de la simple mise sous tension, y compris les conditions de charge, le comportement thermique et les cas extrêmes.
• Contrôle des processusspécifiez les profils de soudure, les normes d’inspection et les critères d’acceptation dès le début.

Qu'est-ce qui détermine les coûts et les délais de livraison

Le prix varie parce que la complexité varie. Au lieu de deviner, concentrez-vous sur les leviers qui comptent :

• Nombre de couches et densitéplus de couches et de composants à pas fin augmentent l'effort de reconstruction.
• État de la plancheles cartes brûlées, corrodées ou physiquement modifiées réduisent les détails récupérables.
• Disponibilité des piècesLes composants abandonnés ou difficiles à identifier ajoutent du temps à l’approvisionnement et à la validation.
• Niveau de documentation demandéune reconstruction schématique complète prend plus de temps qu'un clone forme-ajustement-fonction.
• Attentes de validationles tests fonctionnels dans votre système réel font la différence entre « semble similaire » et « fonctionne de manière fiable ».

Ce que vous devez préparer avant de demander un devis

Vous obtiendrez un plan plus rapide et plus précis si vous préparez un petit paquet d’informations. Utilisez cette liste de contrôle.

• Au moins2 échantillons de travaillorsque cela est possible, plus 1 échantillon ayant échoué si vous souhaitez une analyse d'échec.
• Photos de la carte installée dans le produit pour confirmer les contraintes mécaniques et l'orientation du connecteur.
• Votre quantité cible et si vous avez besoin d'un approvisionnement continu ou d'un lot unique.
• Toutes conditions de fonctionnement connues : plage de température, vibrations, humidité, rapport cyclique, profils de charge.
• Tous les indices dont vous disposez encore : Gerbers partiels, PDF, anciennes exportations de nomenclature, notes sérigraphiées ou procédures de test.
• Clarification sur le firmware et les parties programmées : avez-vous les binaires, les clés ou la méthode de programmation ?

Comment choisir un partenaire de clonage responsable

Vous n'achetez pas seulement une planche. Vous achetez l’assurance que la reproduction est contrôlée, documentée et reproductible. Voici ce qu’il faut rechercher dans une relation fournisseur :

• Des limites claires en matière de légalité et d’autorisationsun fournisseur sérieux vous posera des questions sur la propriété et l'utilisation autorisée.
• Communication d'ingénierievous devriez être capable de discuter du stack-up, des alternatives et des méthodes de test dans un langage simple.
• État d’esprit de vérificationrecherchez les contrôles de netlist, la validation des prototypes et les achats traçables.
• Contrôle des révisionsla conception clonée doit avoir une version définie afin que les futurs lots restent cohérents.

ÀShenzhen Salutation Electronics Co., Ltd., les équipes abordent généralement le clonage comme un projet de continuité technique : clarifier les objectifs, récupérer les données de fabrication critiques, valider les prototypes en conditions réelles, puis verrouiller une révision stable pour une production répétée. Si vous avez besoin d'une solution de pont lors de la planification d'une refonte, un clone contrôlé peut vous faire gagner du temps sans sacrifier la fiabilité.

FAQ

Un clone de PCB peut-il être identique à la carte d'origine

Il peut être équivalent forme-ajustement-fonction et souvent extrêmement proche, mais « identique » dépend de ce que vous voulez dire. Les dimensions mécaniques et la connectivité peuvent généralement très bien assortis. Le comportement exact des matériaux, les composants propriétaires et les détails du micrologiciel peuvent nécessiter un travail supplémentaire ou être impossible à réaliser. recréer sans les données originales.

Ai-je besoin de plusieurs échantillons

Plusieurs échantillons réduisent les risques car les ingénieurs peuvent comparer les marquages, confirmer les traces ambiguës et éviter de copier une carte déjà modifiée ou réparée. Si vous ne disposez que d’un seul échantillon, attendez-vous à davantage d’étapes de validation et à un calendrier plus conservateur.

Que faire si certains composants ne sont plus disponibles

Un plan de clonage pratique comprend souvent des composants alternatifs. La clé est de valider que les alternatives correspondent aux exigences électriques et s'adaptent à l'empreinte au sol, puis confirmez le comportement en effectuant des tests sous votre charge et votre environnement réels.

Le clonage résoudra-t-il le micrologiciel et la programmation

Le clonage du PCB ne recrée pas automatiquement le micrologiciel verrouillé. Si la carte contient des microcontrôleurs programmés, des éléments sécurisés ou une mémoire cryptée, vous aurez peut-être besoin des binaires originaux, d'une méthode de programmation légale ou d'une stratégie de pièces de rechange autorisées.

Comment puis-je réduire les risques de pannes sur le terrain

Demandez un plan de validation et considérez les prototypes comme obligatoires pour les systèmes critiques. Définir les critères d'acceptation, inclure des tests fonctionnels qui imitent la réalité conditions de fonctionnement et verrouiller une révision avec des normes d’approvisionnement et d’inspection traçables.

Étape suivante

Si vous êtes confronté à des fichiers manquants, à des sources d'approvisionnement en fin de vie ou à des temps d'arrêt urgents, une solution bien géréeClonage de PCBle projet peut vous donner une stabilité, chemin de retour à la production vérifié par des tests. Partagez les photos de votre tableau, la quantité cible et le contexte du système, et demandez un plan de récupération pratique comprenant validation et contrôle des révisions.
